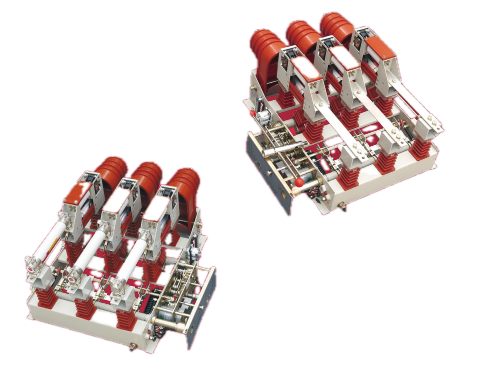

Innendørs AC høyspenningsvakuumlastbryter med jordingsbryter

Innendørs AC høyspenningsvakuumlastbryter med jordingsbryter fra Sangao er egnet for trefaset AC50Hz ringnettverk eller terminalstrømforsyning  og industrielt elektrisk utstyr, den brukes hovedsakelig til lastkontroll og kortslutningsbeskyttelse. Lastbryteren lager og bryter  laststrømmen, lukket sløyfestrøm, tomgangstransformator og kabelladestrøm. Kombinasjonen kan bryte enhver strøm opp til nominell kortslutningsstrøm. Det direktevirkende isolasjonsavstanden og lysbueslukkingskammeret er koblet sammen, med manuell og elektrisk funksjon. Dens unike drivmekanisme gjør det mulig for lysbueslukkingskammeret å bære høy spenning kun i øyeblikket av lukking og produksjon, noe som realiserer lite volum og lav vekt.

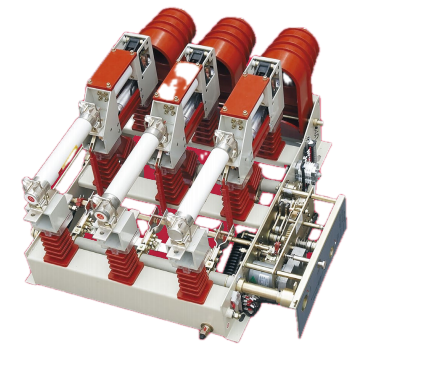

Hva er Vacuum Load Breaker?

Denne innendørs AC høyspenningsvakuumlastbryter med jordingsbryter er en trefaset AC 50Hz innendørs svitsjenhet for ringnettverk, terminalstrømforsyning og industrielt utstyr. Enheten bruker en vakuumavbryter for lysbueslukking og en fjærdriftsmekanisme (manuell eller elektrisk). En valgfri jordingsbryter med mekanisk forrigling og jordingslukker gir synlig isolasjon for vedlikehold. Når den er utstyrt med sikringer, avbryter enheten kortslutningsstrømmer via støtdemper-pinnen aktivering. Merkespenning 12 kV, merkestrøm 630 A, korttidsmotstandsstrøm 20 kA.

Produktfunksjoner

Laststrømskobling

Innendørs AC høyspenningsvakuumlastbryter med jordingsbryter lager og bryter belastningsstrømmer opp til 630A under normale driftsforhold, og dekker typiske mater- og transformatorbelastninger.

Strømsvitsjing med lukket sløyfe

Bytter strømmer med lukket sløyfe i ringnettverkskonfigurasjoner, noe som muliggjør lastoverføring mellom matere uten å avbryte forsyningen til nedstrømskunder.

Strømbryting av tomgangstransformator

Vår utendørs høyspenningsfrakoblingsvakuumbryterlastbryter lager og bryter tomgangsstrømmer for transformatorer opp til 1600kVA kapasitet, tilsvarende magnetiserende innkoblings- og stabil-state eksitasjonsstrømnivåer til distribusjonstransformatorer.

Kabel ladestrøm bytte

Lager og bryter kabelladestrømmer for underjordiske eller overliggende kabelseksjoner, noe som tillater strømtilførsel og frakobling av kabelmatere.

Kortslutningsbeskyttelse (med sikringer)

Når den er konfigurert med strømbegrensende sikringer, aktiverer sikringens stiftmekanisme bryterutløserstangen, og åpner alle tre fasene ved feildeteksjon. Sammenstillingen kan avbryte enhver strøm opp til den nominelle kortslutningsverdien, og gir et sekundært beskyttelseslag der oppstrøms brytere eller releer er de primære feilrettingsenhetene.

Vedlikeholdsisolasjon

Den integrerte jordingsbryteren, når den er lukket, gir en synlig jordforbindelse på lastsiden. Jordingslukkeren blokkerer fysisk tilgang til strømførende deler, slik at vedlikeholdspersonell kan verifisere isolasjon og arbeide trygt på nedstrømsutstyr.

Belastningsbryter vs. vakuumkretsbryter

Tekniske parametere

Strukturell design

Direktevirkende isolasjonsavstand og lysbueslukkende kammerkobling
Det isolerende gapet og vakuumavbryteren er mekanisk koblet for å operere i en enkelt bevegelse. Dette sikrer at det synlige bruddet alltid er ledsaget av en helt åpen avbryter.

Drivmekanisme

Avbryteren aktiveres kun ved lukking og åpning, noe som reduserer elektrisk belastning på vakuumkammeret. Dette gir en mer kompakt avbryterstørrelse og forlenger kontaktlevetiden.

Jordingslukker

En metalllukker er plassert mellom de faste og bevegelige kontaktrørene og er låst sammen med jordingsbryteren. Når jordingsbryteren er lukket, isolerer lukkeren fysisk de spenningsførende delene, og gir en synlig og kontrollerbar jordforbindelse for vedlikehold.

Mekanisk forrigling

Hindrer lukking av jordingsbryteren med mindre hovedkontaktene er åpne, og hindrer åpning av hovedkontaktene mens jordingsbryteren er lukket.

Søknadsfelt

Innendørs AC høyspenningsvakuumlastbryter med jordingsbryter har stor kompatibilitet:

1. Urban ring-main units (RMUer) for seksjonering og lastveksling.

2. Transformatorinntakspaneler og mateskap i industriell distribusjon.

3. Terminalforsyningspunkter i radielle nettverk.

4. Landlige distribusjonsnettverk – enheten kan brukes til å seksjonere lange matere, redusere utfallssoner og tillate spenningsregulering via kondensatorbanksvitsjing.

5. Innendørs installasjoner i metallkapslet bryterutstyr; Vakuumteknologi eliminerer SF6-gassbruk og tilhørende miljøhensyn.

Bedriftsprofil og produksjonsevne

Fasilitet: 10 mu (6 667 m²) tomt i Liushi, Zhejiang, med 10 000 m² produksjonsareal.

Arbeidsstyrke: 120 ansatte, inkludert 20 mellom-til-senior tekniske fagfolk. Registrert kapital RMB 81,68 millioner, totale eiendeler omtrent RMB 200 millioner.

Sertifiseringer: ISO 9001:2008 (kvalitet), ISO 14001 (miljø), ISO 45001 (helse og sikkerhet på arbeidsplassen).

Prosesskontroll: ERP-system for materialinnkjøp, produksjon og sporbarhet. Rutinetesting inkluderer dielektrisk motstand, mekanisk drift og kontroll av kontaktmotstand på hver enhet.

Tekniske partnerskap: Samarbeid med Xi'an Senyuan, Beijing Electrical Research Institute og Xi'an High Voltage Research Institute for typetesting og standardoverholdelse.

FAQ

Spørsmål 1: Kan denne innendørs AC høyspenningsvakuumlastbryter med jordingsbryter erstatte en vakuumbryter?
Nei. Den er kun beregnet for lastveksling. For kortslutningsbeskyttelse må den sammenkobles med sikringer eller stole på oppstrøms effektbrytere.

Q2: Hvilket vedlikehold kreves for vakuumavbryteren?
Vakuumbryteren er forseglet og vedlikeholdsfri. Rutinekontroller involverer mekanisk drift, smøring og verifisering av forrigling.

Q3: Er jordingsbryteren standard eller valgfri?
Jordingsbryteren er valgfri (betegnet D). Når spesifisert, er den mekanisk låst med hovedkontaktene for sikkert vedlikehold.

Q4: Hva er den typiske ledetiden og tilpasningsmuligheten?
Standardenheter med fjærmekanisme og jordingsbryter sendes innen 4–6 uker. Tilpasninger (tilleggskontakter, montering, mekanismemodifikasjoner) er tilgjengelig på forespørsel.

Tekniske parametere

Du kan sjekke to versjoner av parameterdata for vår Handcart Type Vakuum Load Break Switch med frakoblingsbryterkombinasjon nedenfor:

Innendørs AC høyspenningsvakuumlastbryter med jordingsbryter fra Sangao er egnet for trefaset AC50Hz ringnettverk eller terminalstrømforsyning og industrielt elektrisk utstyr, den brukes hovedsakelig til lastkontroll og kortslutningsbeskyttelse. Lastbryteren lager og bryter laststrømmen, lukket sløyfestrøm, tomgangstransformator og kabelladestrøm. Kombinasjonen kan bryte enhver strøm opp til nominell kortslutningsstrøm. Det direktevirkende isolasjonsavstanden og lysbueslukkingskammeret er koblet sammen, med manuell og elektrisk funksjon. Dens unike drivmekanisme gjør det mulig for lysbueslukkingskammeret å bære høy spenning kun i øyeblikket av lukking og produksjon, noe som realiserer lite volum og lav vekt.

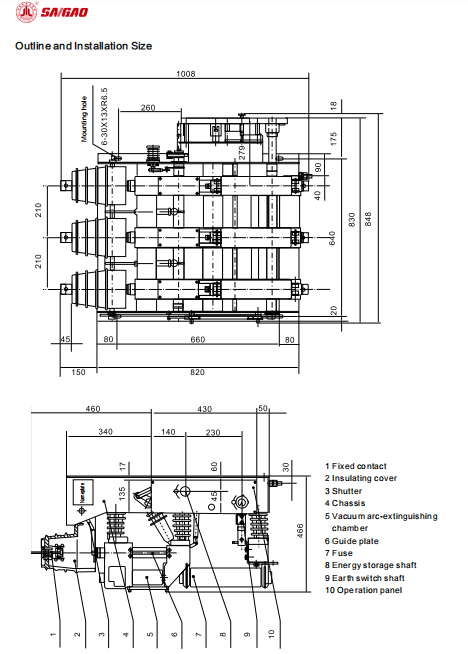

Disposisjon og installasjonsstørrelse og komponentsammenbrudd

Ingen.	Komponent
1	Fast kontakt
2	Isolerende deksel
3	Lukker
4	Chassis
5	Vakuum lysbueslukkingskammer
6	Føringsplate
7	Sikring
8	Energilagringssjakt
9	Jordbryter aksel
10	Betjeningspanel
