Kjenner du de viktigste hensynene til å installere en sidemontert innendørs vakuumskomsbryter?

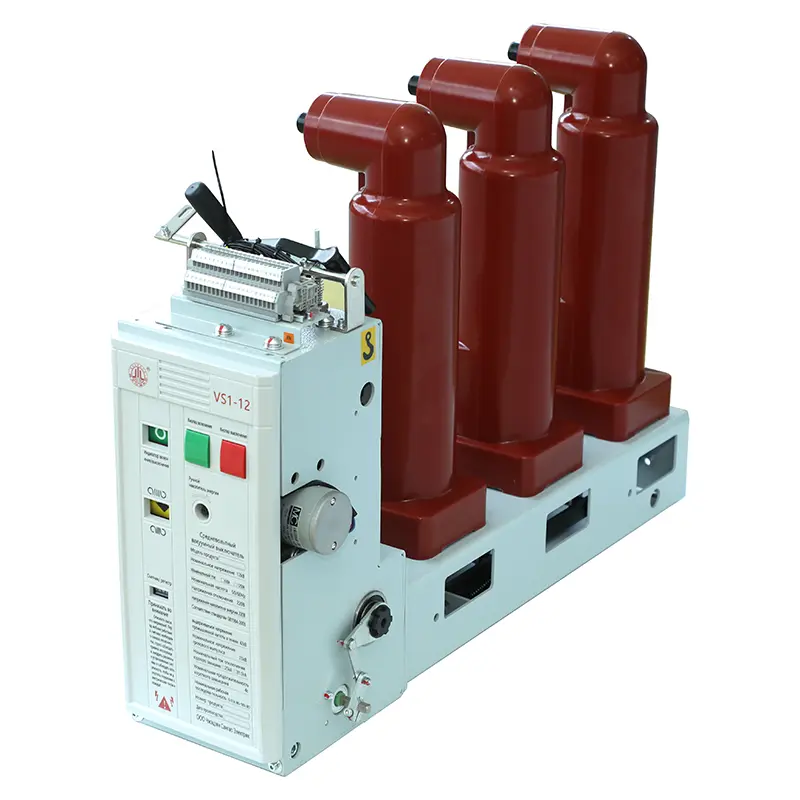

Som kjernebeskyttelsesanordning i kraftsystemet, installasjonskvaliteten tilSidemontert innendørs vakuum effektbryterdirekte påvirker dens operative sikkerhet og levetid. I løpet av byggefasen er det viktig å følge spesifikasjonene og fokusere på følgende aspekter:

1. Miljøvurdering og forberedelse

Miljøkrav: Installasjonsmiljøet for en sidemontert innendørs vakuumkretsbryter må være ren, tørr (relativ fuktighet ≤ 85%, ingen kondens), godt ventilert og fri for brennbar, eksplosiv, etsende gasser og ledende støv. Omgivelsestemperaturen må kontrolleres strengt innenfor det tillatte området -5 ° C til +40 ° C. Space Reserve: Sørg for tilstrekkelig plass i distribusjonsskapet til å imøtekomme effektbryterdimensjonene, driftshåndteringsområdet (uhindret lukking/åpningsoperasjon) og spesifiserte Arcing Safety Distance -krav (se produkthåndboken). Kabinettdøren må være helt åpbar for enkelt vedlikehold. Foundation Inspection: Monteringsbraketten må være sikker, flat og nivå, med tilstrekkelig stivhet og styrke til å motstå virkningen av effektbryterdrift og kortslutningskrefter. Kabinettstrukturen må være fri for deformasjon, og monteringshullene må være nøyaktig på linje.

2. Presis installasjon og sikre fiksering

Løfting og håndtering: Bruk passende løfteutstyr og håndtere effektbryteren forsiktig, unngå overdreven vibrasjon og påvirkning. Ikke løft eller trekk på isolasjonsstangen eller driftshåndtaket. Presis posisjonering: Skyv effektbryteren nøyaktig inn i monteringsskinnen eller braketten, og sørg for at den er helt på linje med festehullene. Sikre fiksing: Bruk bolter, skiver og låseelementer (for eksempel fjærvasker og låsemøtter) som oppfyller produsentens spesifikasjoner og oppfyller det spesifiserte innstrammingsmomentet, strammer dem jevnt og diagonalt i trinn. All løshet vil øke driftsvibrasjonen og sikkerhetssikkerheten i fare.

3. Pålitelige elektriske tilkoblinger

Busbar/kabelkompatibilitet: Tilkoblingsbuslelen eller kabelspesifikasjonene må utformes for å samsvare med den nominelle strømmen og kortslutningsmessige muligheten til effektbryteren, og tilkoblingsflatene må være glatte og rene. Kontaktoverflateforberedelse: Fjern alt oksydlag eller skitt på lederen som kobler til overflater. Bruk en sjenerøs mengde høykvalitets ledende fett (elektrisk forbindelsesfett) for å redusere kontaktmotstanden betydelig og forhindre oksidasjon. Momentkontroll: Dette er avgjørende! Bruk en kalibrert dreiemomentnøkkel for å stramme alle tilkoblingsbolter, inkludert de ved inngangs- og utgangsterminalene, strengt til dreiemomentverdien som er spesifisert av effektbryterprodusenten. Overstramming kan forårsake dårlig kontakt og overoppheting, mens overstramming kan skade terminalene eller trådene.

4. Driftsmekanismeinspeksjon

Manuell driftsbekreftelse: medSidemontert innendørs vakuum effektbryterFullstendig energi, gjentatte ganger utfør langsom manuell lading, lukking og åpningsoperasjoner for å sikre jevn og fleksibel drift, ingen klistrende eller unormal støy, og nøyaktig og klar posisjonsindikasjon (åpen/lukket/lading). Verifisering av tilleggsbryter: Kontroller at hjelpebryterens av/på status (normalt åpen/lukket) tilsvarer nøyaktig hovedbryterposisjonen og at ledningene er riktig og sikker.

5. Funksjonell igangkjøring etter installasjon

Isolasjonstest: Bruk et MegoHmeter som er passende for spenningsvurderingen tilSidemontert innendørs vakuum effektbryterFor å teste hovedkretsisolasjonsmotstanden mot bakken og mellom faser som kreves i forskrifter (f.eks. Hovedkrets: 1000V område, ≥100mΩ). Mekanisk egenskapsmåling (hvis betingelsene tillater): Det anbefales å bruke dedikerte instrumenter for å måle parametere som åpning/stengetid, hastighet, kontaktåpningsavstand, overtravel, sprett tid, synkronitet, etc. (for eksempel bør kontaktavstand generelt være innenfor området 8 ± 1 mm). Dataene bør sammenlignes med fabrikkrapporten og innenfor det akseptable avviket. No-Load Operation Test: Før den endelige strømmen blir brukt, utfør flere elektriske operasjoner (lukking og åpning) for å bekrefte påliteligheten til operasjonen og riktigheten av posisjonsindikasjonen. Verifisering av beskyttelse og signalkrets: Simulere signaler for å teste koblingslogikken og signaloverføringsnøyaktigheten mellom effektbryteren, relébeskyttelsesanordningen og det sentrale signalsystemet.
