Hvorfor er høyspenningsjordingsbryteren kritisk for sikkerhet og vedlikehold av kraftsystemet?

I kraftoverførings- og distribusjonssystemer er sikkerhet i høysetet. En ofte oversett, men viktig komponent erHøyspent jordingsbryter. Denne enheten spiller en viktig rolle for å beskytte både utstyr og personell under vedlikehold, feiltilstander og rutinemessige operasjoner. Denne artikkelen undersøker hva en jordingsbryter gjør, hvordan den fungerer, og hvorfor den er uunnværlig i mellomspenningsbryteranlegg og understasjoner. Vi ser også på produksjonskvalitet, sertifiseringer og pålitelighet somSanGao bringer til denne kritiske elektriske komponenten.

Den ukjente helten innen elektrisk sikkerhet

Når vi tenker på høyspenningsutstyr dukker det ofte opp effektbrytere og transformatorer. Likevel, denHøyspent jordingsbryterer like avgjørende for sikker drift og vedlikehold av kraftsystemer. Installert inne i bryterskap eller understasjoner, gir denne enheten en pålitelig vei til bakken, og sikrer at teknikere kan arbeide trygt på strømløst utstyr og at feilstrømmer håndteres effektivt.

Uten en riktig fungerende jordingsbryter, ville vedlikeholdsmannskaper stå overfor risikoen for utilsiktet energitilførsel, induserte spenninger fra tilstøtende strømførende linjer og farlige forbigående overspenninger.SanGao, et høyteknologisk foretak med base i Kinas elektriske hovedstad Liushi, har produsert disse essensielle komponentene i årevis, fulgt strenge kvalitetsstandarder og betjener ulike industrier fra renovering av urbane nett til vindkraftverk.

Hva er en høyspenningsjordingsbryter?

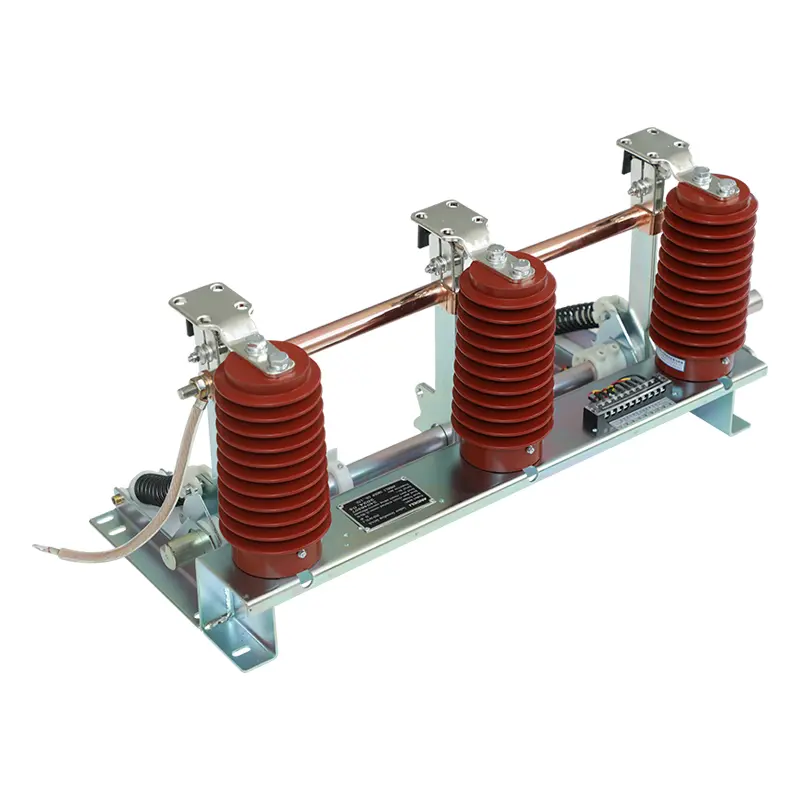

DeHøyspent jordingsbryterer en mekanisk koblingsenhet designet for å koble en spesifikk del av en elektrisk krets til jord. Den er vanligvis installert i høyspenningsbryteranlegg (3-12kV, trefase AC 50/60Hz-systemer) og betjenes manuelt eller av en motormekanisme. Dens primære struktur består av en brakett, en jordingsknivmontering, faste kontakter, en sensor, en roterende aksel, trykkfjærer, ledende hylser og fleksible forbindelser.

Når den er lukket, får jordingskniven fast kontakt med den statiske kontakten, og skaper en lavimpedans jordingsbane. Denne banen tjener flere sikkerhets- og driftsfunksjoner, som vi vil utforske nedenfor.

Nøkkelfunksjoner: Mer enn bare jording

DeHøyspent jordingsbryterbetjener flere kritiske funksjoner utover enkel jording:

Personellbeskyttelse under vedlikehold

Når en strømbryter er åpnet og isolert, kan den tilstøtende samleskinnen eller utstyret fortsatt bære indusert spenning eller restlading. Jordingsbryteren gir en synlig og sikker jordforbindelse, og sikrer at vedlikeholdspersonell er beskyttet mot utilsiktet strømtilførsel eller kapasitiv utladning.

Begrense forbigående overspenninger

Ved jordfeil, spesielt i tunge anlegg, kan det oppstå forbigående overspenninger. Jordingsbryteren begrenser disse spenningsstøtene ved å gi en lavimpedansbane, og beskytter derved sensitivt utstyr og isolasjon.

Eliminere induserte spenninger

I tilfeller med parallelle overføringslinjer på samme tårn, kan strømløse linjer fortsatt oppleve induserte spenninger fra tilstøtende strømførende linjer på grunn av elektrostatisk og elektromagnetisk kobling. Jordingsbrytere på disse linjene gir en vei for å spre disse induserte strømmene, og forhindrer farer.

Lukke kortslutningsstrømmer

Noen jordingsbrytere er designet for å lukke mot kortslutningsstrømmer. Denne egenskapen sikrer at bryteren kan betjenes selv under feilforhold, noe som gir ekstra sikkerhet under nødprosedyrer.

Etablere en systemnøytral referanse

I transformatorstasjoner med store krafttransformatorer bidrar jordingsbryteren til å opprettholde et konsistent spenningsreferansepunkt, stabilisere strømnettet og sikre sikker drift.

Applikasjoner: Hvor brukes det?

DeHøyspent jordingsbryterer mye brukt i kraftdistribusjons- og overføringssystemer, inkludert:

• Renovering av strømnett i urbane og landlige omgivelser– Oppgradering av aldrende infrastruktur krever pålitelig jording for sikkerhet og samsvar.

• Undersentraler og koblingsskap– Integrert til mellomspenningskoblingsutstyr.

• Vindkraftverk og vannkraftverk– Gir jording for generatorer og transformatorer.

• Metallurgisk og petrokjemisk industri– Beskytte utstyr og personell i tøffe miljøer.

• Jernbane- og gruveinstallasjoner– Sikre sikker jording i trekkkraftsystemer.

• Kraftprosjekter for boliger og næringsbygg– For innkommende matere og nødsystemer.

DeSanGaoFordel: Kvalitet og pålitelighet

SanGaohar bygget et rykte for høyspent utstyr av høy kvalitet. Selskapets produksjonsanlegg spenner over 10 000 kvadratmeter, med en registrert kapital på 81,68 millioner yuan og forvaltningskapital på omtrent 200 millioner yuan. Med 120 ansatte, inkludert 20 senior- og mellomnivå tekniske fagfolk,SanGaohar et sterkt fokus på FoU og kvalitetssikring.

Selskapet følger ISO 9001:2008 kvalitetsstyring, ISO 14001 miljøstyring og OHSMS 18001 helse- og sikkerhetssystemer. Den bruker også moderne ERP-administrasjon og avansert testutstyr for å sikre hverHøyspent jordingsbryteroppfyller strenge ytelsesstandarder. Samarbeide med institusjoner som Xi'an Senyuan og Beijing Electrical Research Institute,SanGaosikrer at produktene deres er i forkant av elektroteknikk.

Jordingsbryterne deres er designet med en robust mekanisme som bruker kompresjonsfjærer for å sikre rask og pålitelig lukking/åpning, med jevnt kontakttrykk som opprettholdes gjennom skivefjærer. Denne utformingen sikrer lav kontaktmotstand og lang levetid selv under hyppig drift.

Ofte stilte spørsmål (FAQ)

Spørsmål: Hva er hovedformålet med en høyspent jordingsbryter?

A: Dens primære formål er å gi et synlig og sikkert jordingspunkt for strømløs utstyr, beskytte teknikere mot utilsiktet strømtilførsel og spre induserte spenninger og ladninger.

Spørsmål: Hvor er jordingsbryteren vanligvis installert?

A: Det er vanligvis installert inne i mellomspenningskoblingsskap (3-12kV), så vel som i transformatorstasjoner og på linjesiden av transformatorer.

Spørsmål: Kan en jordingsbryter lukkes mot en kortslutningsstrøm?

A: Ja, mange jordingsbrytere er klassifisert for kortslutningslukkestrøm, slik at de kan betjenes sikkert selv under feilforhold.

Spørsmål: Hvordan beskytter jordingsbryteren mot induserte spenninger?

A: På overføringslinjer som går parallelt med strømførende linjer, gir jordingsbryteren en vei for induserte strømmer til å flyte til jord, og forhindrer farlige spenninger fra å vises på strømløse linjer.

Konklusjon

DeHøyspent jordingsbryterer kanskje ikke den mest glamorøse komponenten i et kraftsystem, men dens betydning kan ikke overvurderes. Den sikrer liv, beskytter dyrt utstyr og sikrer stabil drift av nettet under feil og vedlikehold. Ved å tilby en pålitelig bakkebane bidrar den til å forhindre ulykker, reduserer nedetid og opprettholder integriteten til det elektriske nettverket.

SanGaotilbyr jordingsbrytere som kombinerer robust mekanisk design, materialer av høy kvalitet og streng kvalitetskontroll for å levere pålitelig ytelse i krevende bruksområder. Med et sterkt teknisk fundament og forpliktelse til kontinuerlig forbedring,SanGaohar blitt en pålitelig leverandør til kraftverk, industrianlegg og infrastrukturprosjekter over hele Kina og utover.

Hvis du leter etter en pålitelig kilde til jordingsbrytere med høy spenning, eller trenger teknisk assistanse for ditt spesifikke prosjekt, inviterer vi deg til åkontaktoss i dag. Deres erfarne ingeniørteam kan tilby produktspesifikasjoner, tilpassede løsninger og rettidig støtte. Ta kontakt via selskapets nettsted eller e-post for å diskutere dine behov og finne ut hvordanSanGaokan bidra til sikkerheten og effektiviteten til kraftsystemene dine.
