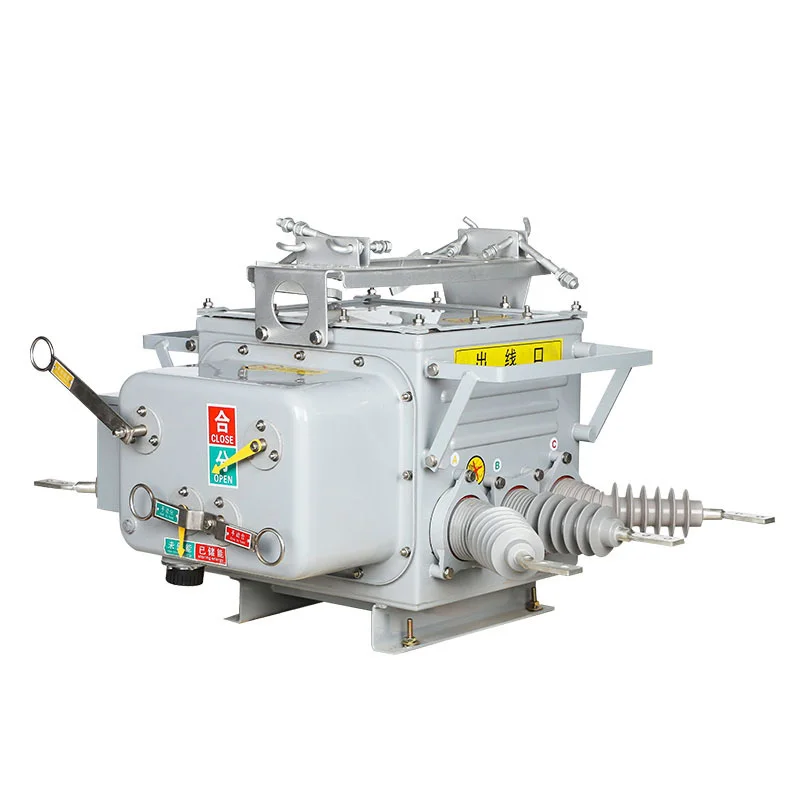

Utendørs grense vakuum effektbryter

Sangao holdbar utendørs grensevakuumkretsbryter (heretter referert til som "grensekretsbryter") er egnet for utendørs høyspent bryterutstyr med trefaset AC 50Hz og nominell spenning på 33kV og under. Husbryterlegemet er utstyrt med vakuumbue slukkende kammer, strømtransformator, null sekvensstrømtransformator, etc. Kriseknakeren har fjernstyringsmodus, beskyttelseskontrollfunksjon og kommunikasjonsfunksjon. Det kan pålitelig bedømme og oppdage transformatorstasjoner, industrielle og gruvebedrifter, og urbane og landlige kraftnett med det formål kontroll og beskyttelse. Spesielt egnet for hyppig drift av bått- og bytilen nivå Milliampere nivå null sekvensstrøm og fase for å fase feil kortslutningsstrøm, og oppnå automatisk eliminering av enfaset jordingsfeil og fase for å fase kortslutningsfeil.

Den utendørs grensen vakuumskretsbryter avbryter buen i vakuummodus og bruker SF6 -gassisolasjon. Boksen vedtar avansert importert gassforsegling, eksplosjonssikker og isolasjonsstrukturteknologi, med utmerket generell tetningsytelse. Tetningsytelsen til import- og eksportledninger er også forbedret, og den samlede tetningsytelsen er bra. SF6 -gassen som er fylt inni, må ikke lekke eller bli påvirket av det ytre miljø. Fjærens driftsmekanisme er blitt miniatyrisert og ytelsen er optimalisert. Ved å ta i bruk hovedkjedeoverføring og flertrinns tursystem, med lav motstand og lav temperaturøkning. Dets pålitelighet og stabilitet er overlegen over tradisjonelle vårmekanismer.

Dette produktet er installert ved ansvarsgrensen for distribusjonslinjer for overhead. Frontenden av brukerens innkommende linje vil automatisk eliminere feil av enfase jording og fase for å fase kortslutningsfeil i brukerens system, unngå spredning av feil i brukerens verden til hovedoverføringslinjen, sikre den elektriske sikkerheten til ikke-feil brukere og forbedre elektrisk pålitelighet. Hvis feilen er permanent og transportøren med å lukke mislykkes, vil ulykken på medium spenningsbrukerens nettsted resultere i at hele distribusjonens hovedlinje blir avskåret. Denne vanlige overføringsulykken i kraftnettet vil føre til betydelige tap for samfunnet.

miljøtilstand

(1) Miljølufttemperatur: -40 ℃ ~+40 ℃; Den daglige temperaturendringen overstiger ikke 25 ℃; I henhold til egenskapene til SF6 -gass, når omgivelsestemperaturen er -40 ℃ og trykket inne i tanken er 0,05MPa, er SF6 fremdeles i en gassform for å sikre normal drift av produktet. Når omgivelsestemperaturen er -40 ℃ og måleretrykket er 0,05MPa, er fliktpunktet til SF6 -55 ℃; Når målepresset er null, vil ikke SF6 -flytende punkt overstige -60 ℃.

(2) Vindhastighet ikke over 35m/s;

(3) Et sted uten brennbarhet, eksplosjonsfare, sterk kjemisk korrosivitet (som forskjellige syrer, alkalier eller røyk) og sterk vibrasjon.

(4) høyde: ≤ 1000 m;

(5) Dekningstykkelse: 10mm;

(6) Luftforurensningsnivå: Nivå 4;

(7) Seismisk intensitet: ≤ 7 grader;

(8) Nøytralt punktforankringsmetode i kraftnettet: Det nøytrale punktet er ikke jordet, det er jordet gjennom en buesuppresjonsspole, og nullpunktet er jordet gjennom lav motstand.
