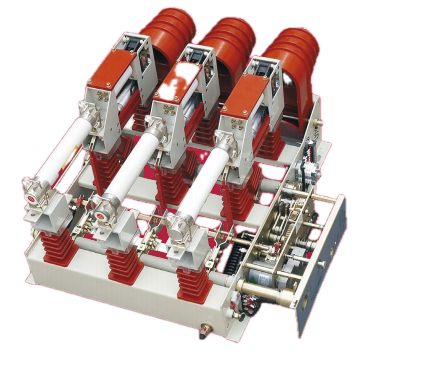

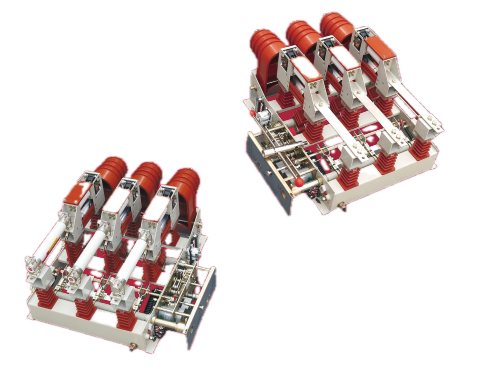

Vakuumbelastningsbryter og sikringskombinasjonsapparat

Vakuumlastbryteren og sikringskombinasjonsapparatet integrerer en vakuumavbryter med et sikringsutløser-koordineringssystem. Under normale belastningsforhold fungerer bryteren uavhengig. Når en feilstrøm overskrider sikringsklassifiseringen, utløser sikringsstiften mekanisk bryterutløsningsmekanismen, åpner hovedkontaktene og tømmer kretsen. Den direktevirkende isolasjonsavstanden og bryteråpningsavstanden oppnås i et enkelt slag. En jordingslukker, sammenlåst med jordingsbryteren, gir en synlig jordforbindelse for vedlikehold. med 12 kV og 630 A med 20 kA korttidsmotstandsstrøm, er apparatet bygget for pålitelig service i både urbane og landlige distribusjonsnettverk.

Arbeidsprinsipp

Inne i vakuumavbryteren er kontaktene forseglet i et høyvakuummiljø (vanligvis under 10⁻⁴ Pa). Når kontaktene skilles under belastning, dannes det en metalldampbue fra det fordampede kontaktmaterialet. Men fordi vakuumet praktisk talt ikke inneholder gassmolekyler for ionisering, kan ikke lysbuen opprettholde seg selv og slukkes ved den første naturlige nullkryssingen av vekselstrømmen. Metalldampen kondenserer raskt på kontaktflatene og skjermingen, og gjenoppretter dielektrisk styrke i løpet av millisekunder. Denne bueslukkingsmetoden krever ingen eksterne medier (olje eller SF₆) og resulterer i minimal kontakterosjon.

Produktfordeler

Kombinert kobling og beskyttelse

Vår vakuumlastbryter og sikringskombinasjonsapparat utfører rutinemessig lastbytte og gir kortslutningsavbrudd med sikringer. Dette eliminerer behovet for en separat strømbryter på hver mater, noe som reduserer kapitalutgiftene.

Kompakt fotavtrykk

Drivmekanismen reduserer spenningsbelastningen på avbryteren utenfor koblingsøyeblikket, og tillater en mindre avbryter og total apparatstørrelse. Dette tillater oppsett med høyere tetthet i ringhovedenheter og kompakte transformatorstasjoner.

Enkelttaktsdrift

Isolasjonsavstanden og bryteråpningsavstanden oppnås i én bevegelse, noe som forenkler koblingssekvensen og reduserer muligheten for operatørfeil.

Synlig jording for sikkerhet

Den jordede lukkeren, sammenlåst med jordingsbryteren, gir en fysisk og visuell indikasjon på isolasjon, noe som muliggjør sikker vedlikeholdstilgang uten ekstra jordingsenheter.

SF₆-fri teknologi

Vakuumavbrudd eliminerer klimagassproblemer og unngår håndtering, lekkasjetesting og påfyllingsprosedyrer knyttet til SF₆-utstyr.

Feildiagnose

Hyppig sikringsdrift indikerer vanligvis underliggende systemproblemer. Følgende er de viktigste årsakene og korrigerende tiltak:

Systemkortslutning: Når det oppstår en kortslutning, smelter feilstrømmen sikringselementet raskt. Feilen må lokaliseres og utbedres (f.eks. reparere kabel eller bytte ut defekt utstyr) før sikringen skiftes med riktig verdi.

Vedvarende overbelastning: Kontinuerlig drift over nominell strøm genererer overdreven varme, som får sikringen til å smelte. Belastningen må reduseres til innenfor apparatets klassifisering, eller sikringsklassen må oppgraderes i koordinering med systembeskyttelsesstudier.

Feil sikringsvalg: Hvis sikringselementets vurdering er for lav for applikasjonen, vil det oppstå forstyrrende drift. Kontroller sikringsklassifiseringen mot transformator- eller materkapasiteten, og skift ut med elementet med riktig størrelse i henhold til produsentens koordineringsskjema.

Tekniske parametere

Applikasjonsmiljøer

Urbane ringnettverk

Vakuumlastbryteren og sikringskombinasjonsapparatet fungerer som en seksjonsbryter i ringhovedenheter (RMUer). De kompakte dimensjonene, oppnådd gjennom drivmekanismens design, tillater koblingsutstyr med høyere tetthet i bystasjoner med begrenset plass. Den integrerte jordingsbryteren forenkler vedlikeholdsprosedyrer, og reduserer strømbruddstider under planlagt arbeid.

Industrianlegg

For industrianlegg med flere belastningssentre gir vakuumlastbryteren og sikringskombinasjonsenheten lastsvitsjing ved transformatorinnløpere og matepunkter. Kombinasjonsalternativet bryter-sikring gir kortslutningsbeskyttelse uten bekostning av en fullvakuumbryter, egnet for ikke-kritiske matere der feilbeskyttelse er gitt oppstrøms.

Distribusjonsnett på landsbygda

Rural distribusjon byr på spesifikke utfordringer: lange matelengder, variabel belastning og spenningssvingninger. På slutten av lange 10kV-matere kan spenningsfallet i topplastperioder være betydelig, noe som resulterer i lav spenning hos kundene. Apparatet adresserer dette på to måter. For det første lar installasjon på strategiske punkter langs lange matere nettverksoperatører seksjonalisere linjen, isolere feil og redusere utfallssoner. For det andre kan apparatet bytte transformatoruttak og kondensatorbanker, slik at operatører kan administrere spenningsprofiler mer effektivt. I landlige sammenhenger er apparatets lave vedlikeholdsbehov spesielt verdifullt – vedlikeholdsmannskaper kan reise betydelige avstander for å nå et sted, slik at utstyrets pålitelighet mellom besøkene direkte reduserer driftskostnadene.

FAQ

Q1: Hvordan slukker vakuumavbryteren lysbuen?

Når kontaktene inne i vakuumavbryteren skilles under belastning, dannes det en metalldampbue mellom kontaktflatene. Fordi avbryteren opprettholder et høyt vakuum med få gassmolekyler tilgjengelig for ionisering, kan ikke lysbuen opprettholde seg selv og slukkes ved den første naturlige nullkryssingen av strømmen. Denne lysbueslukkingsmetoden er effektiv, rask og krever ingen eksterne lysbueslukkende medier.

Q2: Hva forårsaker hyppig sikringsdrift, og hvordan håndteres det?

Hyppig sikringsdrift indikerer vanligvis systemfeil. De primære årsakene er: kortslutning i systemet (feilstrømmen smelter sikringselementet; feilen må lokaliseres og fjernes før sikringen erstattes med riktig verdi), vedvarende overbelastning (drift over merkestrømmen i lengre perioder; belastningen må reduseres), eller feil sikringsvalg (sikringselementets vurdering er for lav for applikasjonen; sikringen må byttes ut med riktig verdi).

Q3: Hvor brukes vakuumlastbryteren og sikringskombinasjonsapparatet vanligvis?

Apparatet er egnet for trefase AC mellomspenningssystemer. Typiske bruksområder inkluderer ringhovedenheter (RMU), kompakte understasjoner, seksjonaliseringsbrytere for distribusjonslinjer og transformatorbeskyttelse når de kombineres med sikringer.

Q4: Kan dette apparatet erstatte en vakuumbryter?

Nei. Apparatet er konstruert for lastveksling og gir kortslutningsbeskyttelse når det er utstyrt med sikringer. En vakuumbryter er designet for å avbryte både normale belastningsstrømmer og kortslutte feilstrømmer direkte. For applikasjoner der oppstrøms feilbeskyttelse allerede er gitt, tilbyr dette apparatet en mer kostnadseffektiv løsning enn en fullvakuumbryter.

Hvorfor velge SanGao?

1. Produksjonsevne

SanGao driver et 10-mu (6667 m²) område i Liushi, Zhejiang, med 10 000 m² produksjonsareal, som huser dedikerte monterings- og testlinjer for mellomspenningsbryteranlegg.

2. Teknisk team

Selskapet sysselsetter 120 ansatte, inkludert 20 ingeniører på middels til seniornivå som dekker mekanisk design, høyspenningsisolasjon og kvalitetssikring. Registrert kapital er RMB 81,68 millioner, totale eiendeler ca RMB 200 millioner.

3. Sertifiserte kvalitetssystemer

Produksjonen utføres under ISO 9001:2008, ISO 14001 og ISO 45001-sertifiseringer. Disse krever dokumentert leverandørkontroll, innkommende inspeksjon, prosesskontroller og endelig aksepttesting.

4. Prosesssporbarhet

n ERP-system sporer materialer, produksjonsoperasjoner og testposter. Hver enhet er serialisert med testdata arkivert for full sporbarhet.

5. Rutinemessig testing

Hvert apparat gjennomgår dielektriske motstandstester (hovedkrets og jord), mekaniske driftstester under manuell og elektrisk kontroll, og kontaktmotstandsmålinger. Prøveenheter utsettes for korttidsstrømtester for 20 kA / 4 s validering.

6. Tekniske partnerskap

SanGao samarbeider med Xi'an Senyuan, Beijing Electrical Research Institute og Xi'an High Voltage Research Institute for typetesting og samsvar med GB- og IEC-standarder.

Komponentsammenbrudd

Ingen.	Komponent
1	Fast kontakt
2	Isolerende deksel
3	Lukker
4	Chassis
5	Vakuum lysbueslukkingskammer
6	Føringsplate
7	Sikring
8	Energilagringssjakt
9	Jordbryter aksel
10	Betjeningspanel
