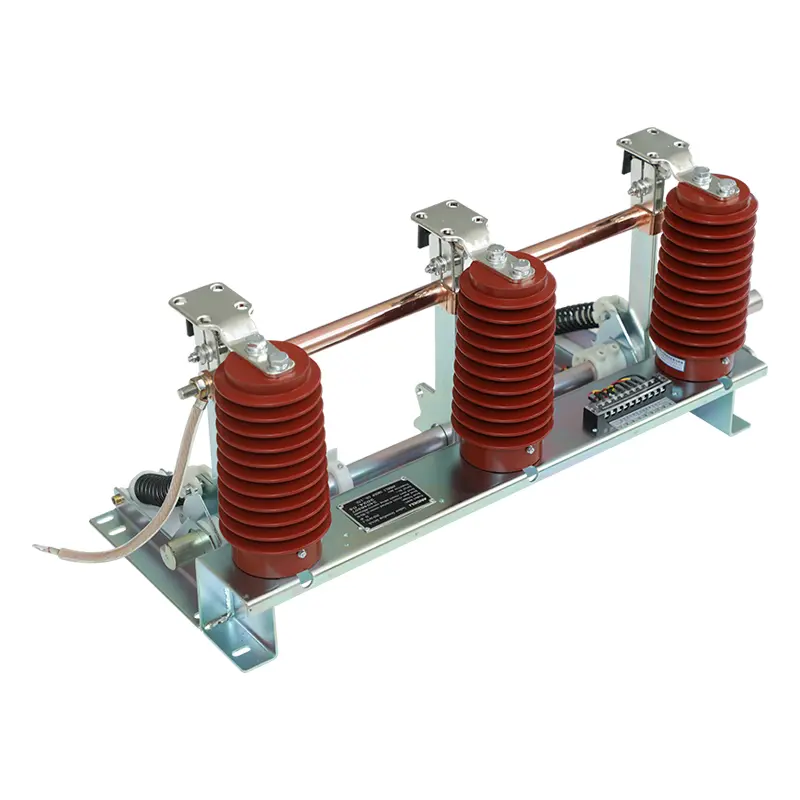

Høyspenningsbryter Innebygd jordingsbryter

SanGao høyspenningsbryter innebygd jordingsbryter er mye hentet fra bryterutstyrsprodusenter, transformatorstasjoner og industrielle distribusjonsprosjekter som søker kompakt størrelse og tilpasset jordingsbeskyttelsesytelse. Optimalisert for sømløs montering med høyspente kabinetter, denne alt-i-ett-konstruksjonen muliggjør fullstendig kretsisolasjon, eliminerer risikoen for gjenværende spenningsstøt og øker den generelle stabiliteten til alle vedlikeholdsarbeidsflyter på stedet.

Integrert jordingsdesign for kompakte brytersystemer

Moderne bryteranlegg krever ikke bare elektrisk ytelse, men også effektiv intern plassutnyttelse. Installering av separat jordingsutstyr kan øke kabinettets kompleksitet og kreve ytterligere installasjonsarrangement.

Den innebygde designen integrerer jordingsfunksjonen direkte i bryterstrukturen, slik at skapet kan oppnå sikrere drift uten å oppta unødvendig utvendig plass.

Hovedformålene inkluderer:

• Tilveiebringe en jordingsvei etter elektrisk isolasjon

• Beskytte vedlikeholdspersonell mot utilsiktet spenning

• Støtter sikker inspeksjon av koblingsutstyrskomponenter

• Forbedring av koordinering mellom jordingsutstyr og skapstruktur

For koblingsutstyrsprodusenter forenkler høyspenningsbryterens innebygde jordingsbryter skapdesign og forbedrer den generelle utstyrskoordineringen.

Hvordan forbedrer en innebygd jordingsstruktur kabinettsikkerheten?

Høyspente bryterskap inneholder flere elektriske komponenter, inkludert samleskinner, kretsbrytere og kabelforbindelser. Under vedlikehold kan selv isolerte komponenter ha indusert spenning eller gjenværende elektrisk energi.

Jordingsbryteren bidrar til å skape en lavimpedans jordingsforbindelse for å forbedre sikkerhetsforholdene.

Typisk operasjonsprosess:

1. Kretsen er koblet fra strømforsyningen.

2. Isolasjonstilstanden er bekreftet.

3. Jordingsbryteren er lukket.

4. Vedlikeholdsarbeid starter etter jordingsbekreftelse.

Den integrerte strukturen til høyspenningsbryterens innebygde jordingsbryter bidrar til å sikre at jordingsposisjonen er nærmere den beskyttede kretsen, og forbedrer systemkoordineringen.

Strukturell design med fokus på integrering av bryterutstyr

Ytelsen til en innebygd jordingsbryter avhenger av både elektrisk tilkoblingskvalitet og mekanisk tilpasning med kabinettet.

Hovedkomponentene inkluderer:

• Jordingsknivmontering

• Statisk kontakt

• Roterende aksel

Under lukkeoperasjon driver betjeningsmekanismen den roterende akselen og jordingskniven mot kontaktposisjonen. Fjærmekanismen bidrar til å gi stabilt kontakttrykk etter at jordingsbladet når lukkeposisjonen.

Denne høyspenningsbryteren innebygd jordingsbryter støtter:

Pålitelig kontaktforbindelse

Jordingsbladet opprettholder fast kontakt med den statiske kontakten for å etablere en stabil jordingsbane.

Mekanisk posisjonsnøyaktighet

Nøyaktig bevegelse bidrar til å sikre riktige åpne og lukkede posisjoner inne i bryteranlegget.

Langsiktig driftsstabilitet

Den optimaliserte mekaniske strukturen reduserer risikoen for driftsproblemer forårsaket av gjentatt veksling.

Bruksområder for integrert jordingsbeskyttelse

Innendørs høyspenningsbryterskap

Produsenter av bryterutstyr bruker høyspenningsbryter innebygd jordingsbryter for å fullføre skapfunksjoner samtidig som de opprettholder kompakte interne oppsett.

Industrielle distribusjonsstasjoner

Fabrikker med mellomspenningsstrømsystemer trenger sikre vedlikeholdsprosedyrer for transformatorer, matere og elektrisk utstyr. Integrert jording hjelper operatører med å forberede sikrere arbeidsforhold.

Transformatorstasjoner og kraftdistribusjonsanlegg

Understasjoner krever pålitelige jordingsarrangementer for vedlikeholdsaktiviteter som involverer strømbrytere, samleskinner og kabelrom.

Elektriske infrastrukturprosjekter

Store kommersielle anlegg, transportsystemer og energiprosjekter krever ofte kompakte bryterløsninger der intern plasseffektivitet er viktig.

FAQ

1. Hvorfor installere en jordingsbryter inne i bryterutstyret?

En innebygd design gjør at jordingsbeskyttelse kan integreres i skapstrukturen, noe som sparer installasjonsplass og forbedrer systemkoordineringen.

2. Hvilken beskyttelse gir jordingsfunksjonen?

Høyspenningsbryter innebygd jordingsbryter bidrar til å etablere en sikker jordingsvei under vedlikehold og reduserer risiko forårsaket av utilsiktet spenning, induksjonsstrøm eller statisk elektrisitet.

3. Kan dette utstyret brukes med forskjellige bryterutforminger?

Ja. Installasjonskompatibilitet bør bekreftes i henhold til den spesifikke skapstrukturen og prosjektkravene.

4. Hva bør kontrolleres under vedlikehold?

Operatører bør inspisere mekanisk bevegelse, jordingskontakttilstand og tilkoblingssikkerhet under planlagt vedlikehold.
