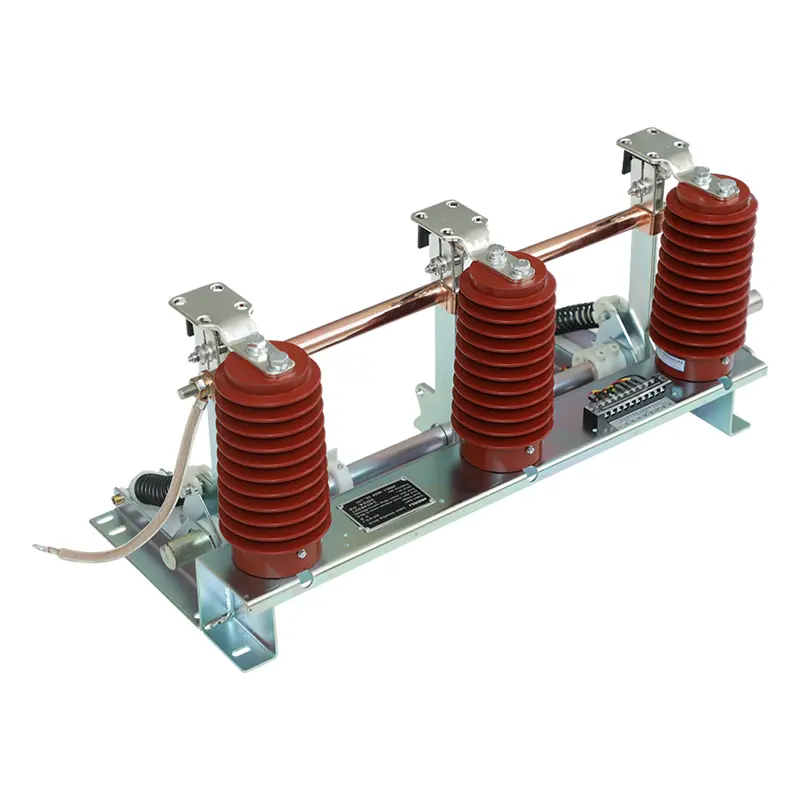

Innendørs AC jordingsbryter med høyhastighets jordkniv

Innendørs AC jordingsbryter med høyhastighets jordkniv fra SanGao leverer spesialisert jordingsutstyr for mellomspenning dedikert til risikokontroll under vedlikehold av innendørs kraftutstyr. Dekker 3kV til 12kV trefase AC 50/60Hz arbeidsforhold, dens høyhastighets jordknivdesign forkorter jordingshandlingstiden og minimerer sikkerhetstrusler for vedlikeholdsmannskaper.

Rask jordingsrespons for sikrere mellomspenningsvedlikehold

Under vedlikehold av høyspenningsutstyr påvirker jordingshastighet og mekanisk pålitelighet operatørsikkerheten direkte. Når en krets er isolert, gir jordingsbryteren en kontrollert jordingsvei for å forhindre uventede spenningsfarer.

Høyhastighets jordkniv-designet gjør at jordingsoperasjonen kan fullføres raskt gjennom koordinert bevegelse av betjeningsakselen, veivarmen, fjærmekanismen og jordingskniven.

Innendørs AC-jordbryter med høyhastighets jordkniv brukes hovedsakelig til:

• Jorde elektrisk høyspenningsutstyr under vedlikehold

• Beskytt teknikere mot utilsiktet spenningsopptreden

• Begrens risiko forårsaket av indusert spenning og statisk elektrisitet

• Sørg for jordingsfeilstrømbaner i elektriske systemer

I motsetning til enkle jordforbindelser, gir en dedikert jordingsbryter kontrollert mekanisk drift og en definert jordingsposisjon inne i bryteranlegg.

Hvordan fungerer høyhastighets jordknivstrukturen?

Driftsytelsen til innendørs AC-jordbryter med høyhastighets jordkniv avhenger sterkt av samspillet mellom mekaniske komponenter.

Hovedstrukturen inkluderer:

• Brakett

• Jordingsknivmontering

• Statisk kontakt

• Sensor

• Roterende aksel

• Roterende arm

• Trykkfjær

• Ledende hylse

• Fleksibel tilkobling

Når betjeningsmekanismen lukker jordingsbryteren, driver betjeningsmomentet hovedakselen og den roterende armen mot lukkeposisjonen. Etter å ha passert dødpunktet til trykkfjæren, frigjøres lagret fjærenergi, slik at jordingskniven raskt kan bevege seg inn i lukket posisjon.

Jordingskniven opprettholder fast kontakt med den statiske kontakten gjennom skivefjærstrukturen, og bidrar til å oppnå stabil elektrisk forbindelse.

Denne mekaniske utformingen bidrar til å forbedre:

• Konsistent lukkehastighet

• Kontakttrykkstabilitet

• Langsiktig driftssikkerhet

Tekniske spesifikasjoner

Utstyret er designet for innendørs mellomspenningsapplikasjoner der sikker jording er nødvendig.

Applikasjonsscenarier der rask jording er viktig

Innendørs vedlikeholdsrom for koblingsanlegg

I distribusjonsrom trenger vedlikeholdspersonell en pålitelig metode for å bekrefte jording av utstyr før inspeksjon. Jordingsbryteren gir et dedikert jordingspunkt etter at isolasjonsprosedyrene er fullført.

Industrielle kraftsystemer

Fabrikker som bruker mellomspenningsutstyr kan kreve regelmessig vedlikehold på transformatorer, matere og bryterutstyr. En stabil jordingsmekanisme bidrar til å redusere risikoen under planlagte driftsstanser.

Nettstasjoner

Understasjoner inneholder flere høyspentkretser der utilsiktet spenning, indusert strøm eller elektromagnetiske effekter kan skape farer. Jordingsutstyr bidrar til å etablere et sikrere vedlikeholdsmiljø.

Parallelle overføringslinjemiljøer

Når en luftledning er strømløs mens nærliggende ledninger forblir strømførende, kan elektrostatisk og elektromagnetisk induksjon skape indusert spenning. Jordingsbrytere bidrar til å utlade disse effektene og beskytte vedlikeholdsarbeidere.

Kvalitetskontroll med fokus på jordingssikkerhet

Jordingsbrytere er sikkerhetsrelaterte komponenter i kraftsystemer, så produksjonsinspeksjon må fokusere på både mekanisk drift og elektrisk tilkoblingskvalitet.

SanGao gjelder:

• ISO9001:2008 kvalitetsstyringssystem

• ISO14001 miljøstyringssystem

• OHSMS 18001 styringssystem for arbeidsmiljø og sikkerhet

For innendørs AC-bakkebryter med høyhastighets jordkniv inkluderer kvalitetskontrollen:

• Kontrollere nøyaktigheten av jordingsknivens bevegelse

• Inspisere ledende koblingspunkter

• Verifisere mekanisk drift konsistens

• Bekrefter det ferdige produktets tilstand før forsendelse

Disse inspeksjonstrinnene bidrar til å redusere installasjonsjusteringsproblemer etter at utstyret ankommer prosjektstedet.

FAQ

1. Hva er hovedformålet med dette jordingsutstyret?

Det gir en jordingsvei for høyspent elektrisk utstyr under vedlikehold og bidrar til å beskytte teknikere mot utilsiktede spenningsfarer.

2. Hvorfor er design av høyhastighets jordkniv viktig?

Den hurtigvirkende mekanismen hjelper jordingsbladet å nå lukket posisjon raskt og opprettholde pålitelig kontakt med den statiske kontakten.

3. Hvilke strømsystemer er egnet for dette utstyret?

Den er egnet for innendørs 3-12kV trefase AC 50(60)Hz kraftsystemer.

4. Kan den monteres med eksisterende koblingsskap?

Ja. Innendørs AC jordingsbryter med høyhastighets jordkniv er designet for å fungere sammen med forskjellige høyspenningsbryterskap, men installasjonskompatibilitet bør bekreftes i henhold til den spesifikke kabinettdesignen.
