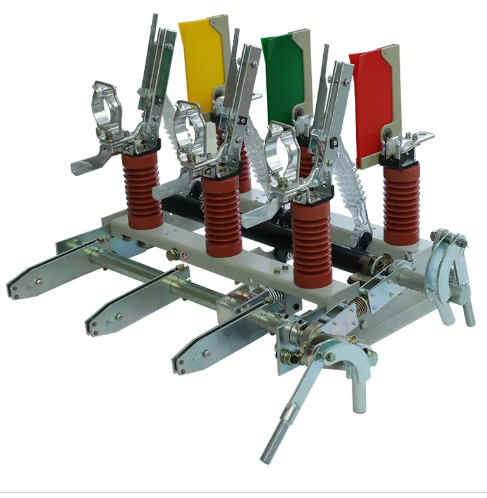

Sangao Air Load Break-brytere: Sikker, enkel og bærekraftig MV-svitsjing

I dagens utviklende kraftlandskap møter operatører av distribusjonsnettverk økende press for å sikre oppetid, redusere miljøpåvirkningen og redusere de totale eierkostnadene. Luftbelastningsbryteren løser alle tre utfordringene med en tidtestet, men kontinuerlig forbedret design. I motsetning til SF₆-brytere som krever periodisk gasshåndtering og utgjør en risiko for klimagasser, eller oljefylte enheter som krever rotete vedlikehold, utnytter luftbryteren det mest rikelige og ufarlige mediet – luft. Dens mekaniske enkelhet oversetter seg til færre feilpunkter, mens klare posisjonsindikatorer og låsemekanismer reduserer driftsfeil. Dette er grunnen til at verktøy, utviklere av fornybar energi og industrianlegg over hele verden tyr til brytere for luftbelastning som deres foretrukne isolasjons- og koblingsløsning.

1. Pålitelighetsparadigmet til luftlastbrytere

Hva gjør en luftlastbryter virkelig pålitelig? Hos San Gao Electric tror vi det er synergien mellom fire pilarer:strukturell enkelhet– færre bevegelige deler reduserer feilmoduser;naturlig isolasjon– luft eliminerer lekkasjerisiko og toksisitet;robust lysbueutryddelse– optimalisert magnetisk design og luftstrømsdesign sikrer konsekvent avbrudd; ogoperatørvennlig sikkerhet– mekaniske forriglinger og tydelig statusindikasjon forhindrer feilbetjening. Disse egenskapene er validert gjennom strenge tester og flere tiår med felterfaring på tvers av forskjellige klimaer og belastningsforhold.

1.1 Hvorfor luft – Det grønne imperativet

Kravet om å fase ut SF₆ akselererer over hele verden på grunn av det ekstremt høye globale oppvarmingspotensialet (GWP ≈ 23 500). Mens SF₆ tilbyr overlegen isolasjon, påfører livssyklusutslippene – fra lekkasje til sluttavhending – en tung miljøbelastning. Luftbelastningsbrytere gir et direkte, velprøvd alternativ for mellomspenningsapplikasjoner. Med riktig elektrodegeometri og lysbuekontrollteknikker kan luft trygt avbryte belastningsstrømmer opp til 1250A ved 24kV. Dessuten er luftbrytere iboende immune mot gasstrykkvariasjoner forårsaket av temperaturendringer, noe som sikrer jevn ytelse i tøffe klimaer fra ørkener til transformatorstasjoner i stor høyde.

2. Kjerne tekniske fordeler

San Gaos luftlastbryter bygger på utprøvde prinsipper samtidig som den inneholder moderne tekniske forbedringer for økt pålitelighet, sikkerhet og enkel integrering. Nedenfor er de viktigste differensiatorene som skiller produktet vårt.

• Nominell spenning: 12kV / 24kV
• Nominell strøm: 630A / 1250A
• Kortslutningskapasitet (topp): 50kA
• Mekanisk utholdenhet: ≥ 10 000 operasjoner
• Elektrisk utholdenhet: ≥ 5000 operasjoner
• Beskyttelsesklasse: IP4X (innendørs) / IP54 (utendørs)
• Omgivelsestemperatur: -25°C ~ +55°C
• Høyde: opptil 3000m

2.1 Bueslukkingsytelse

Buekammeret bruker en kombinasjon av langsgående magnetfelt og selvgenerert luftstrøm. Når den bevegelige kontakten skilles, blir lysbuen drevet av magnetiske krefter inn i et sett med buesplitterplater, hvor den forlenges, avkjøles og slukkes ved neste aktuelle null. Denne metoden minimerer kontaktforbrenning og muliggjør høy repeterende svitsjingsevne. San Gao har validert designet gjennom tusenvis av avbruddstester, inkludert strenge motorstart- og kondensator-bankbyttescenarier, for å sikre pålitelig drift under de mest krevende forholdene.

2.2 Driftsmekanisme – Enkelhet og sikkerhet

Betjeningsmekanismen er tilgjengelig i fjærlagret energi eller manuelle versjoner, begge med antipumpe- og hjelpekontaktkonfigurasjoner. Det manuelle håndtaket gir ergonomisk krafttilbakemelding, og posisjonsindikatoren er godt synlig på avstand. For fjernkontroll kan en valgfri motordrift integreres, noe som muliggjør sømløs grensesnitt med SCADA og distribusjonsautomatiseringssystemer. Forriglingssystemet sikrer at bryteren ikke kan åpnes eller lukkes med mindre riktig rekkefølge følges, noe som reduserer risikoen for menneskelige feil betraktelig.

3. Ytelsesspesifikasjoner på et øyeblikk

Tabellen nedenfor gir en rask sammenligning av nøkkelparametere mellom San Gaos luftlastbryter og en typisk SF₆-lastbryter, og illustrerer de praktiske fordelene med luftisolert teknologi.

4. Viktige bruksområder og verdi

Brytere for luftbelastningsbrudd er distribuert over et bredt spekter av mellomspenningsnettverk. Nedenfor er de mest fremtredende applikasjonene, sammen med de spesifikke fordelene de gir i hver sammenheng.

• Distribusjonsnett for urbane og landlige områder:Brukes som stangmonterte eller ring-hovedenheter for linjeseksjonering, lastoverføring og feilisolering – forbedrer mateautomatisering og forsyningssikkerhet.
• Industrielle kraftsystemer:Styrer store motorer, transformatorer og matere i fabrikker, gruver og prosessanlegg, og tilbyr lokal isolasjon og svitsjing uten komplekst vedlikehold.
• Anlegg for fornybar energi:Kobler til og fra omformer- eller transformatorkretser i sol- og vindparker, og håndterer hyppig daglig sykling med letthet.
• Infrastrukturprosjekter:Jernbaner, flyplasser, datasentre og sykehus er avhengige av luftbrytere for innkommende/utgående materisolering, noe som sikrer trygt vedlikehold og høy tilgjengelighet.
• Transformatorstasjoner for næringsbygg:Fungerer som hovedinntekts- eller busskoblingsbryter i kjøpesentre, kontortårn og utdanningscampus – og bidrar til sertifiseringer av grønne bygninger.

I hvert av disse scenariene gir luftbryterens vedlikeholdsvennlige natur og tydelige synlige brudd trygghet. For eksempel, i eksterne distribusjonslinjer, reduserer mangelen på gasshåndtering drastisk lastebilruller og teknikertid. I solfarmer, der brytere kan fungere flere ganger om dagen, sikrer den høye mekaniske utholdenheten mange års problemfri service. Disse fordelene i den virkelige verden er grunnen til at systemplanleggere i økende grad spesifiserer brytere for luftbelastning som standardvalget for nye og renoverte mellomspenningsinstallasjoner.

5. Hvorfor San Gao Electric – Kvalitet og innovasjon

San Gao Electric er ikke bare en produsent av brytere – vi er en partner for å bygge sikrere, smartere kraftinfrastruktur. Med hovedkontor i Liushi, hjertet av Kinas elektriske industri, er vår 10 000 m² fabrikk og team på over 120 erfarne fagfolk dedikert til å levere produkter som oppfyller de høyeste internasjonale standarder. Med en registrert kapital på RMB 81,68 millioner og totale eiendeler som nærmer seg RMB 200 millioner, har vi finansiell stabilitet og teknisk dybde til å støtte store prosjekter over hele verden.

Vår forpliktelse til kvalitet gjenspeiles i våre ISO9001-, ISO14001- og OHSMS18001-sertifiseringer. Vi har bygget sterke forretningsrelasjoner over hele Europa, Amerika, Australia og Afrika, og har fått et rykte som en pålitelig partner for høyspentløsninger. Utover brytere for luftbelastningsbrudd, inkluderer produktporteføljen vår vakuumlastbrytere, kretsbrytere, frakoblere, overspenningsavledere og transformatortilbehør – som gir omfattende beskyttelse og kontroll for ethvert mellomspenningsnettverk.
