SanGao trefasebrytermodul – funksjoner, kontrollmoduser og applikasjonsinnsikt

Med den raske veksten av industriell automasjon og kommersiell kraftdistribusjon, har trefasebrytere utviklet seg fra enkle beskyttelsesenheter til intelligente enheter som kombinerer kontroll, beskyttelse og isolasjon. SanGao-trefasebrytermodulen, kompatibel med Simulink-simuleringsmiljøer, gir to fleksible kontrollmoduser: ekstern signalkontroll (0 V for åpen, positiv spenning for lukke) og intern timerbasert kontroll (forhåndsinnstilte koblingstider). Denne allsidigheten forenkler systemintegrasjon og testing betydelig. I denne artikkelen fordyper vi oss i de tekniske detaljene i denne modulen og tilbyr praktisk veiledning om valg og bruk.

1. Oversikt over trefasebrytermodul

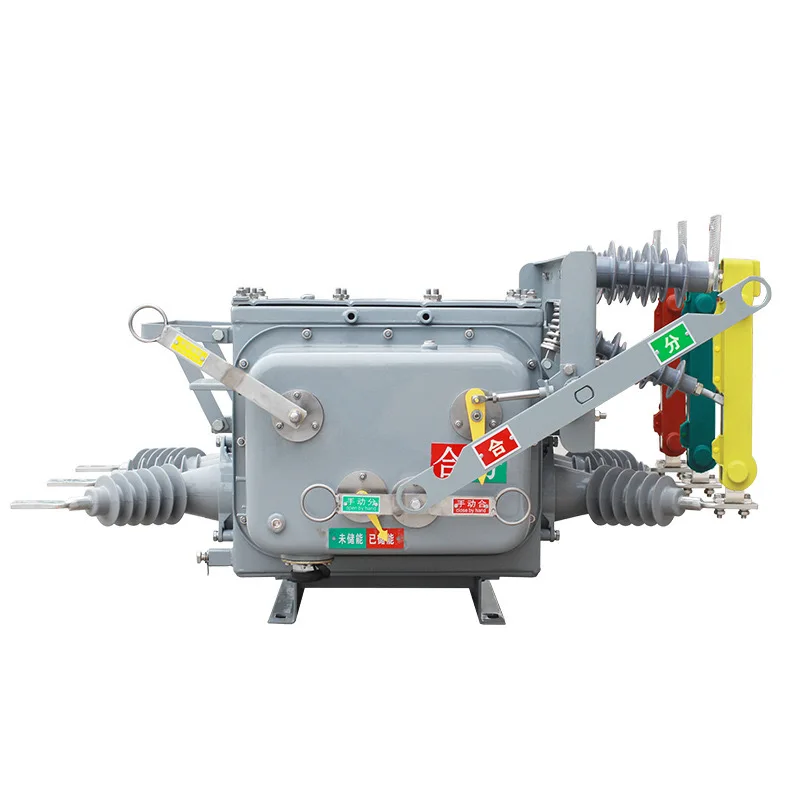

SanGao trefasebrytermodulen består av tre uavhengige enpolede brytere som er mekanisk låst for å fungere samtidig via et enkelt vippehåndtak. Den kan kobles i serie med trefaselaster for å kontrollere alle faser samtidig. Lysbueslukkingsmekanismen er identisk med standard effektbrytere, og modulen inkluderer innebygde Rs-Cs-snubberkretser for å undertrykke svitsjeoverspenninger – avgjørende når den er koblet til induktive laster eller strømkilder.

2. Kjernefunksjoner og driftsmoduser

SanGao trefasebryter tilbyr to kontrollmoduser for å passe ulike applikasjonsbehov. Iekstern kontrollmodus, viser modulikonet en kontrollinngangsport, som muliggjør sanntidsbytte via Simulink-signaler. Iinternkontrollmodus, koblingstider er forhåndsinnstilt i dialogboksen for automatiske tidssekvenser. I begge modusene driver det samme kontrollsignalet alle tre bryterne, noe som sikrer synkron drift.

2.1 Snubberkretsens rolle

Når bryteren er koblet til induktive belastninger (f.eks. motorer, transformatorer) eller strømkilder, kan åpning av kretsen generere høye induserte overspenninger som kan skade isolasjonen eller selve bryteren. Den innebygde Rs-Cs-snubberkretsen absorberer effektivt denne energien, begrenser overspenningstopper og beskytter både bryteren og nedstrømsutstyret. Brukere kan velge å aktivere eller deaktivere denne kretsen avhengig av belastningstypen.

2.2 Turegenskaper og "reisefri" mekanisme

"Triblefri"-funksjonen sikrer at når en overbelastning eller kortslutning oppstår, tvinger den interne mekanismen kontaktene til å åpne seg og håndtaket beveger seg til utløst posisjon. Forsøk på å skyve håndtaket lukket vil ikke lukke kontaktene igjen før feilen er løst og håndtaket er tilbakestilt. Dette gir en egen sikkerhetsbarriere, som forhindrer re-energiisering mens en feil vedvarer.

• Ekstern signalkontroll (0 V / positiv spenning)
• Intern timerkontroll
• Rs-Cs-snubberkrets (valgfritt)
• Trip-fri mekanisme
• Tidsforsinkelsesseries utløsningskarakteristikk
• Høy kortslutningsbrytende kapasitet

3. Tekniske nøkkelspesifikasjoner forklart

Å velge riktig trefasebryter krever en grundig forståelse av de tekniske parameterne. Tabellen nedenfor oppsummerer hovedspesifikasjonene til SanGao-modulen og deres praktiske implikasjoner for valg.

4. Industrielle applikasjoner og utvalgsveiledning

Trefasebrytere er mye brukt i motorkontrollsentre, distribusjonspaneler, industrielt automasjonsutstyr og næringsbygg. Avhengig av applikasjonen kan de fungere som hovedbrytere, grenbeskyttelsesenheter eller motordriftsbrytere. Nedenfor er typiske brukstilfeller og valgpekere.

4.1 Store bruksområder

• Industriell motorkontroll:Brukes som direktestartere, og krever en tidsforsinkelsesutkoblingskarakteristikk for å unngå utløsning på startstrøm.
• Distribusjonslinjebeskyttelse:Installert i hoved- eller underfordelingskort for å beskytte mot overbelastning og kortslutning, med riktig koordinering med oppstrøms/nedstrøms enheter.
• Nødgeneratorsett:Fungerer som generatorens utgangsbryter, gir isolasjon og tåler mulige forbigående overstrømmer.
• VVS-systemer:Beskytter kompressorer, vifter og andre motorer i klimaanlegg og kjøleutstyr – trenger også tidsforsinkelsesegenskaper.

4.2 Valgtrinn

1. Bestem belastningstype:Resistiv eller induktiv? Har den startpågang? Dette bestemmer nødvendig turkarakteristikk.
2. Beregn driftsstrøm:Basert på belastningseffekt og spenning, beregne maksimal linjestrøm og legg til en sikkerhetsmargin på 20–30 %.
3. Beregn kortslutningsstrøm:Få den potensielle kortslutningsstrømmen fra forsyningssystemet; bryterens bruddkapasitet må være høyere.
4. Velg kontrollmodus:Ekstern signalkontroll hvis fjern-/automatisk betjening er nødvendig; intern timer hvis bare planlagt veksling er nødvendig.
5. Vurder snubberkrav:For induktive belastninger (motorer, transformatorer), aktiver alltid snubberkretsen.

5. Sikkerhetsbeskyttelsesfunksjoner

Sikkerhet er førsteprioritet innen elektrisk design. SanGao trefasebryter har flere beskyttelsesmekanismer som beskytter ikke bare kretsen og utstyret, men også personell.

• Overbelastningsbeskyttelse:Termisk-magnetisk utløserenhet åpner kretsen når strømmen overstiger nominell verdi i en lengre periode, og forhindrer overoppheting av kabelen.
• Kortslutningsbeskyttelse:Magnetisk utløsning virker øyeblikkelig i tilfelle kortslutning, og kutte av feilstrømmen i løpet av millisekunder for å minimere skade.
• Isolasjonsfunksjon:Med håndtaket i "av"-posisjon gir tilstrekkelig kontaktgap og isolasjonsavstand et synlig brudd som oppfyller isolasjonskravene.
• Trip-Free Anti-Reclosure:Forhindrer gjenlukking mens en feil vedvarer, og eliminerer risikoen for menneskelige feil.
