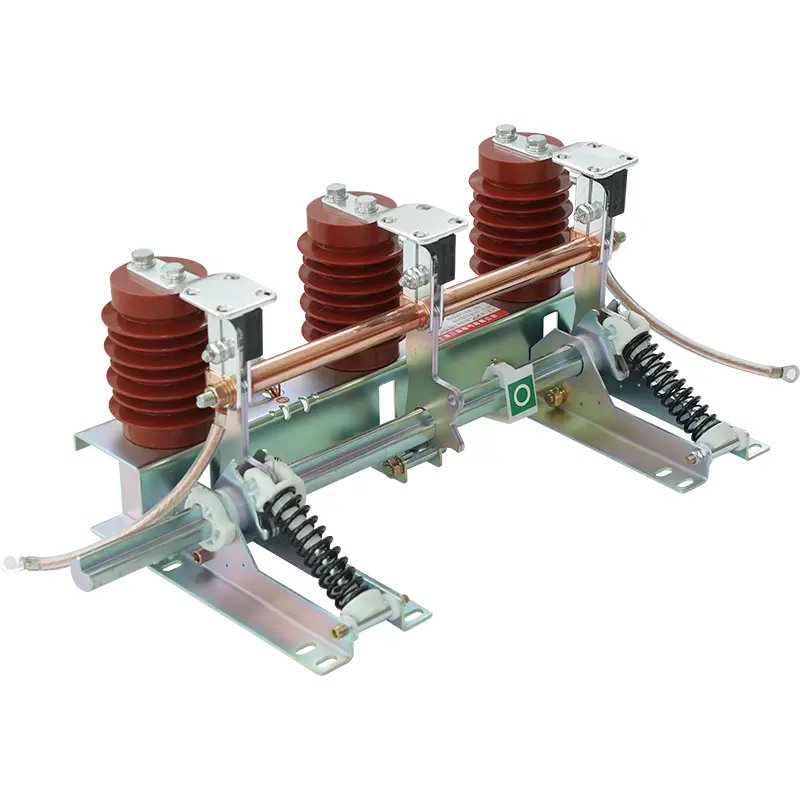

Høyspenningsjordingbryter

Høyspenningsjordykebryter gjort i Kina. Sangaos bryter brukes til å slå av kortslutningsstrøm og har en viss kortslutningsavslutningskapasitet så vel som dynamisk termisk stabilitet. Siden den ikke trenger å bryte belastningsstrøm og kortslutningsstrøm, er det ingen bue slukkende enhet. Den nedre enden av jordingbryteren er vanligvis koblet til jordingspunktet gjennom en nåværende transformator. Den nåværende transformatoren kan gi signaler for stafettbeskyttelse.

Det er mange strukturer av jordingbrytere. Inkludert enkeltpol, dobbeltstang og tre stangjordbrytere. Enkelte jordingbrytere brukes bare i nøytrale punktgrunnsystemer. Dobbeltpol- og tre polstrukturer brukes i nøytrale punkt uten jordede systemer og deler en driftsmekanisme.

Høyspenningsordingbryteren i bryterutstyret brukes til å malte den gjenværende ladningen etter at strømledningen er koblet fra strømforsyningen. Selv om effektbryteren og isolatoren kutter av eller åpner kretsen, vil restladningen fortsatt forbli i kretsen. Jordbryteren brukes vanligvis til å frigjøre ladningen.

Høyspenningsbryteren har en hurtigvirkende lukkemekanisme. De kan beskytte teknikere og arbeidere når unormale strømmer oppstår. De er designet for å motstå kortslutning; De kan også motoriseres. For eksempel høyspent jordingbrytere og høyhastighets jordingbrytere. Jordbryteren i transformatorstasjonen er i stand til å generere en kortslutning, og dermed beskytte annet elektrisk utstyr mot skade. Det brukes i forbindelse med en rekke høyspenningsbryterutstyr og kan også brukes som en beskyttelsesanordning når du overhalt elektrisk utstyr med høy spenning.

Jordbryteren, effektbryteren og isolasjonsbryteren er alle koblet sammen i Ring Main Unit (RMU). Hvis kretsen må kobles fra eller kobles fra vedlikehold eller andre årsaker, må riktig driftssekvens for disse tre enhetene (jordingbryter, effektbryter og isolasjonsbryter) følges. Hvis de riktige trinnene ikke følges, vil ikke bare kretsen og utstyret bli skadet, men du vil også bli satt i fare. For en perfekt installasjon av disse komponentene, kan du kontakte Elecspare, en GIS Switchgear -produsent, for å gi pålitelige isolerende medier for utstyret ditt.

Jordbrytere og frakoblinger kombineres ofte til en enhet. I dette tilfellet er frakobleren utstyrt med en jordingbryter i tillegg til hovedkontaktene, som brukes til å jordet den ene enden av frakobleren etter åpningen. Hovedkontaktene og jordingbryterne er vanligvis mekanisk sammenkoblet, slik at jordingbryteren ikke kan lukkes når frakoblingen er lukket, og hovedkontaktene ikke kan lukkes når jordingsbryteren er lukket.

Jordbrytere kan deles inn i åpne og lukkede typer. Det ledende systemet for den åpne jordingbryteren er utsatt for luften som frakobler; Det ledende systemet for den lukkede jordingbryteren er lukket i levende SF6 eller isolerende medier (for eksempel olje).

Fokuset for byttesbryteren for jordstasjon er langt mindre enn publikum, og det er ikke så sikkerhetsorientert som lavspenningssystemet. Det fokuserer mer på strømforsyningspålitelighet, beskyttelsespålitelighet og innvirkningen på utstyr i tilfelle en kortslutning. Siden den nåværende banen hovedsakelig er blokkert av jording, påvirkes bare amplituden til den vanligste fasen til bakken kortslutning av valget av jordingssystem.
