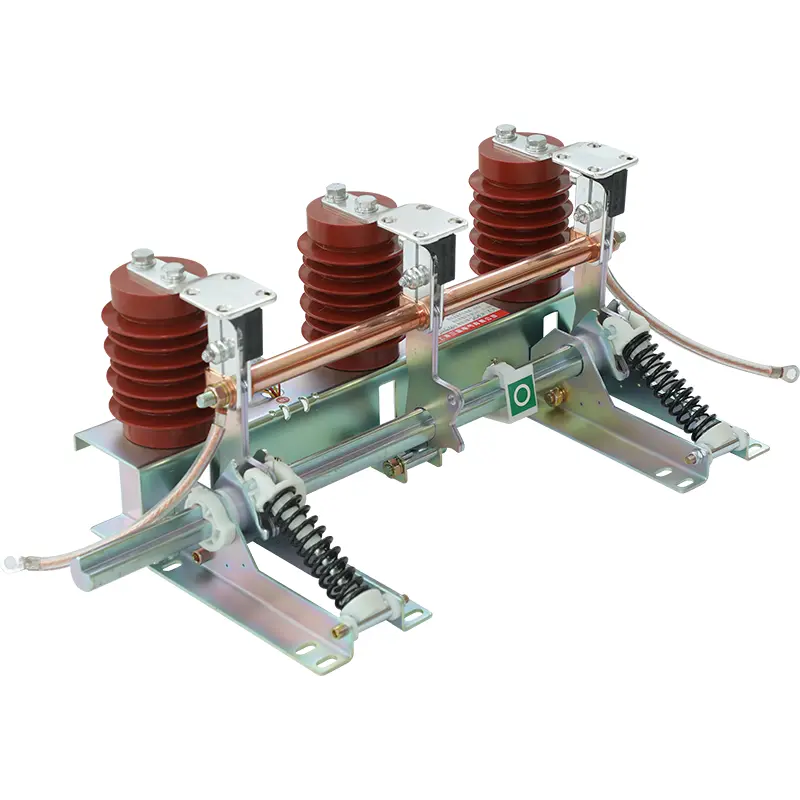

Innendørs elektrisk jordingbryter

Sangao holdbare innendørs elektriske jordingsbryter er et samlet produkt som oppfyller kravene til GB1985-2004 "Høyspenning AC-isolasjonsbrytere og jordingskryter" og IEC62271-102: 2002 standarder når det gjelder ytelse. Dette produktet er egnet for 24 kV, tre-fase AC, 50 (60) Hz kraftsystemer; I stand til kortslutningsstenging, beskytte elektrisk utstyr mot skader, egnet for jordingsbeskyttelse under vedlikehold av høyspenningsbryterutstyr.

Jordingbryteren til Sangao innendørs elektrisk jordingbryter med feilavslutningsevne kan pålitelig lukke kortslutningsstrømmer, og dermed beskytte operatører og bryterutstyr i tilfelle feiloperasjon.

Det er to typer jordingsbrytere:

-Avhengig jordingsbryter

-Grengebryter med kombinert strømtransformator.

Kombinasjonsstrømtransformatoren danner installasjonsbasen for jordingssnekskontaktene, og reduserer dermed romkravene inne i skapet.

Hver jordingsbryter er utstyrt med en fjærdrevet enhet, noe som sikrer at lukkeevnen er uavhengig av driftshastigheten.

Bortsett fra noen få modeller utstyrt med kombinerte strømtransformatorer, kan kontrollsiden og strømretningen til jordingsbryteren vanligvis velges uten begrensninger.

Hvorfor velge Sangao?

Kjente kinesiske merker

Global Service Network gir støtte til kunder

Kontinuerlig utvikling for å imøtekomme stadig skiftende kundebehov

Bruksbetingelser

Miljøsemperatur: Øvre grense+45 ° C, nedre grense -25 ° C

Høyde ikke over 1000 meter

Daglig gjennomsnittlig relativ fuktighet: ≤ 95%. Månedlig gjennomsnittlig relativ fuktighet: ≤ 90%

Jordskjelvintensitet overstiger ikke 8 grader

Forurensningsnivå: Nivå II

Spesielle omstendigheter: Vennligst spesifiser når du bestiller.

Bestillingsinformasjon

Når du bestiller en innendørs elektrisk jordingbryter, vennligst angi produktmodellen, venstre og høyre drift, avstand og om indikatoren er live (vennligst oppgi indikatormodellen).

Må den fleksible tilkoblingslengden utvides (standard lengde L = 400mm).

Hvis du har noen spesielle krav, kan du kontakte grønn strøm for å utvikle detaljerte spesifikasjoner.

Hovedparametere:

Nominell spenning: 24 kV

Rangerte kort tid som tåler strøm: 31,5ka

Rangert kortslutningsvarighet: 4S

Rangert kortslutningsstrøm: 80KA

Rated Peak Tiker strøm: 80KA

Rangert isolasjonsnivå:

Rangert kort tid

Nominell lynimpuls motstand Spenning: 125kV

Mekanisk levetid: 2000 sykluser
