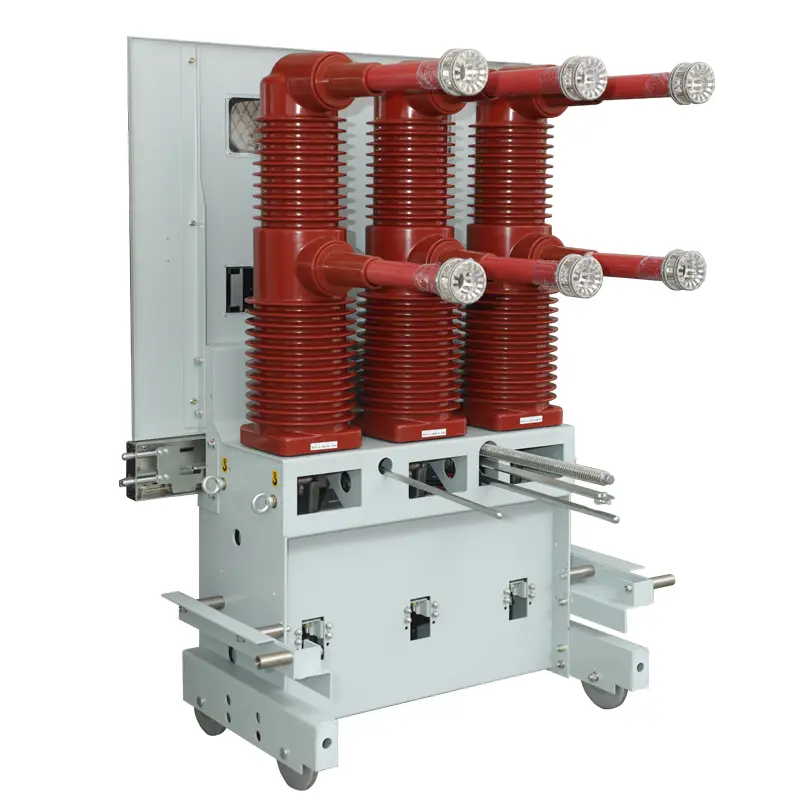

Handcart Type Vacuum Circuit Breaker

Sangao Handcart Type Vacuum Circuit Breaker av høy kvalitet er egnet for bruk i trefase AC 50Hz, 40,5kV -systemer, og kan brukes til belastningsstrøm, overbelastningsstrøm og feilstrøm i industrielle og gruvebedrifter, kraftverk og substasjoner. Det er også egnet for hyppige driftsscenarier. Denne effektbryteren vedtar en øvre og nedre layoutstruktur, og reduserer effektivt dybden på effektbryteren.

Karakteristisk

Produksjonen av vakuumkretsbryter av håndcart-typen er i samsvar med Kinas nasjonale standarder GB1984-2003 "AC High Voltage Circuit Breakers", DL/T403-2000 "Tekniske forhold for bestilling av 3,6-40,5kV innendørs vakuumskrets" og relevant positive EC-standarder, og har Reloliable Interlock-funksjon. Driftsmekanismen til effektbryteren er en lagringstype for fjærenergi, som kan betjenes ved AC eller DC energilagring eller manuelt opereres.

Husbryteren kan også være utstyrt med en permanent operasjonsmekanisme på lang levetid, med en mekanisk levetid på opptil 20000 ganger, og kan brukes i ekstremt hyppige driftssituasjoner.

Husbryteren er designet i en front- og bakdelingsstruktur, som kan brukes som en fast installasjonsenhet eller som en midtmontert enhet med chassiset.

Ved å ta i bruk en sammensatt isolasjonsstruktur, blir trefaset lysbue slukkende kammer og det tilhørende ladede legemet isolert av tre uavhengige epoksyharpiksisolasjonskapslinger. Etter å ha tatt i bruk den sammensatte isolasjonsstrukturen, oppfyller effektbryteren kravene til luftavstand og krypningsavstand under normale driftsforhold, og reduserer effektivt volumet til effektbryteren. Den viktigste elektriske kretsvakuumbuenslutningen og den dynamiske og statiske ledende tilkoblingen er installert inne i isolasjonsstrukturen, noe som gjør fasen til faseavstand bare 300mm.

Alle elektriske tilkoblinger i hovedkretsen er faste og har høy pålitelighet

Bruksmiljø:

Høyde: under 3000m;

Miljøsemperatur: Maksimum+40 ℃, minimum -15 ℃;

Relativ luftfuktighet: Daglig gjennomsnitt ikke over 95%, månedlig gjennomsnitt ikke over 90%

Seismisk intensitet: under nivå 8;

Steder uten ild, eksplosjon, etsende gasser og alvorlige vibrasjoner,
