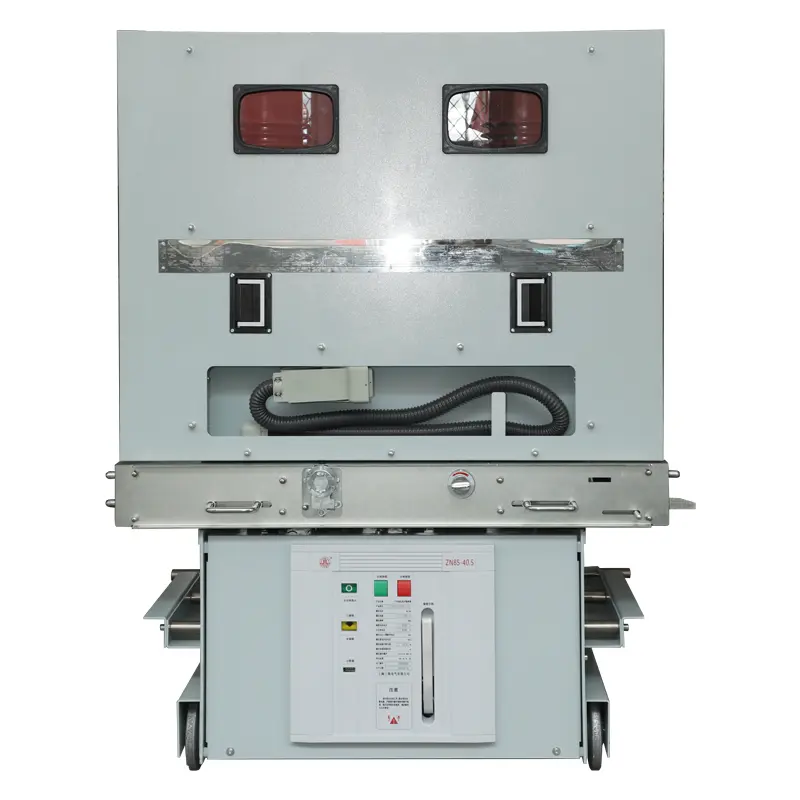

HV innendørs vakuumbryter

SanGao HV innendørs vakuumkretsbryter tar i bruk en solid isolasjonsstruktur og bruker avansert epoksyforseglingsteknologi for organisk å kombinere vakuumbueslukningskammer, elektriske hovedkretser, isolasjonsstøtter og andre komponenter til en integrert forseglet stang for første gang. Har løst miljøtoleranseproblemet med vakuumbrytere fundamentalt, noe som gjorde deres bruk mer utbredt.

Den integrerte solide forseglede stolpen tar i bruk selvkonveksjonsteknologi, og løser på en smart måte problemet med varmespredning forårsaket av solide isolasjonsstrukturer. VBR (VS1) -12-serien solid forseglet innendørs høyspenningsvakuumbryter er en effektbryter som realiserer konseptet vedlikeholdsfri i Kina.

Anvendelsen av dens lange levetid HV Indoor Vakuum Circuit Breaker lysbueslukningskammer og epoksystøpeforseglingsteknologi sikrer vedlikeholdsfri integrering av den forseglede stangen, og den høye pålitelige permanentmagnetdriftsmekanismen som kan brukes sikrer vedlikeholdsfri drift av betjeningsmekanismen. Den elektroniske kontrolldelen forlater den tradisjonelle hjelpebryteren og erstatter den med en fotoelektrisk nærhetsbryter, og tar i bruk en helelektronisk strømforsyning og intelligent kontrollenhet for å sikre vedlikeholdsfri drift av den elektroniske kontrolldelen

HV innendørs vakuumkretsbryter er et innendørs bryterutstyr for trefase AC 50Hz kraftsystemer med en merkespenning på 12kV. Den fungerer som en beskyttelses- og kontrollenhet for kraftnettutstyr og kraftutstyr i industri- og gruvebedrifter. Egnet for steder som krever hyppig drift ved nominell arbeidsstrøm, eller flere utkoblinger av kortslutningsstrøm.

Strømbryteren vedtar en integrert utforming av betjeningsmekanismen og strømbryterkroppen, som kan brukes som en fast installasjonsenhet eller utstyrt med en dedikert fremdriftsmekanisme for å danne en håndkjerreenhet.

HV innendørs vakuumkretsbryter er egnet for trefasede vekselstrømsystemer med en nominell spenning på 12KV og en frekvens på 50Hz. Den kan brukes mye i kraftverk, transformatorstasjoner, petrokjemikalier, metallurgi, produksjonsflyplasser og boligområder som en kontroll- og beskyttelsesenhet for elektriske anlegg. Den er spesielt egnet for steder hvor hyppig drift eller flere kortslutningsstrømmer er frakoblet under merkestrøm. Den kan installeres i innendørs luftisolert bryterutstyr (som KYN28 og KYN96) for støttende bruk. Strømbryteren oppfyller kravene i GB1984 "High Voltage AC Circuit Breakers", JB Factory T3855 "High Voltage AC Vacuum Circuit Breakers", DL/T 403 "Technical Conditions for Ordering 12KV~40.5kV High Voltage Vacuum Circuit Breakers" som standarder, og oppfyller de relevante kravene til standarder. IEC62271-100.

Bruksmiljø:

Miljøtemperatur: ikke høyere enn +40C, ikke lavere enn -15 ℃ (lagring og transport tillatt ved -30% C);

Høyde: ikke over 2000m;

Relativ luftfuktighet: daglig gjennomsnitt ikke over 95 %, månedlig gjennomsnitt ikke over 90 %, daglig gjennomsnittlig mettet damptrykk ikke over 2,2x10 MPa, månedlig gjennomsnitt ikke over 1,8x10 ° MPa:

Seismisk intensitet: ikke overstiger nivå 8;

Et sted uten brann, eksplosjon, alvorlig forurensning, kjemisk korrosjon og kraftig vibrasjon.
